Toyota Avensis > Auswechseln von Lampen

Scheinwerfer (Halogenlampen)

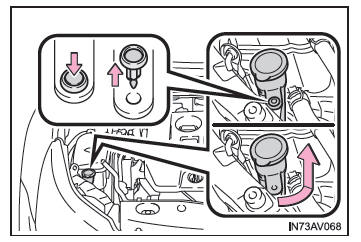

1. Gilt nur für die rechte Seite: Entfernen Sie den Klemmbügel, drehen Sie die Einfüllöffnung des Waschflüssigkeitsbehälters und ziehen Sie sie dann ab.

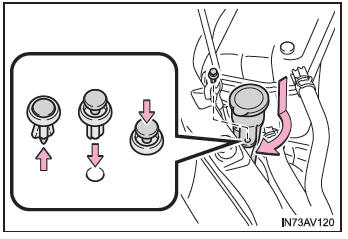

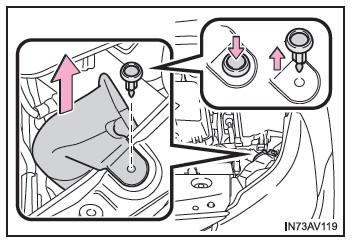

Nur für die linke Seite: Entfernen Sie den Befestigungsclip und den oberen Teil des Luftfilterstutzens (falls er abnehmbar ist).

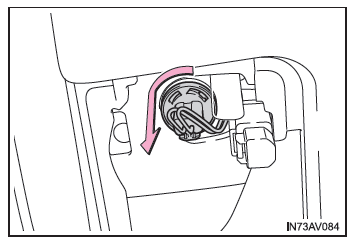

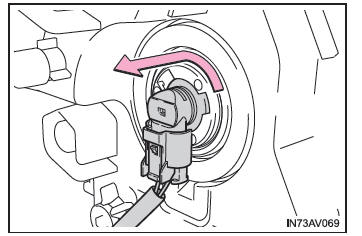

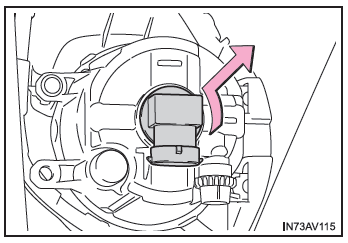

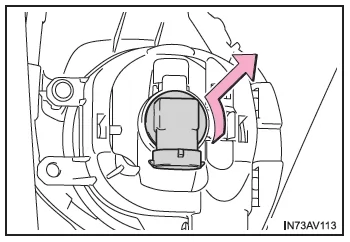

2. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

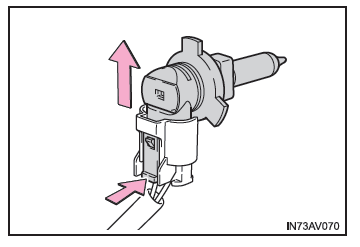

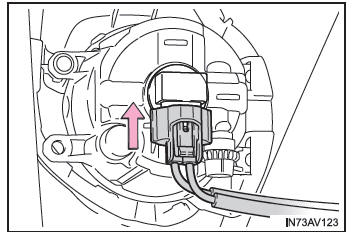

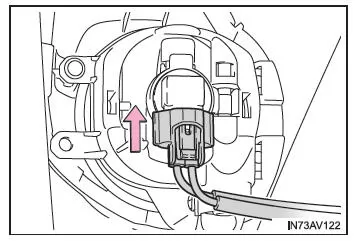

3. Ziehen Sie den Steckverbinder ab, während Sie auf die Verriegelungsklaue drücken.

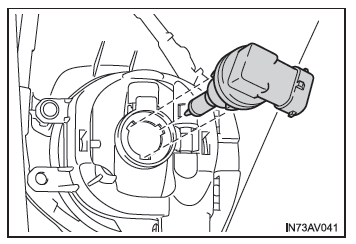

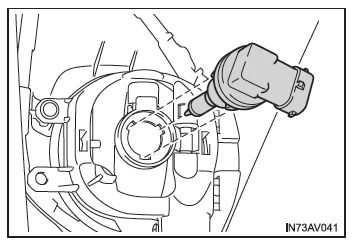

4. Tauschen Sie die Lampe aus, klemmen Sie den Steckverbinder an und setzen Sie die Lampenfassung ein.

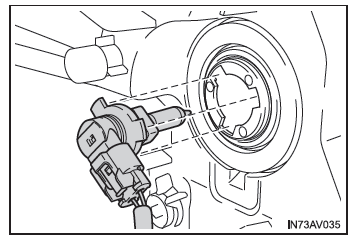

   Richten Sie die 3 Klauen an der Lampe mit der Halterung aus und setzen Sie die Lampe ein.

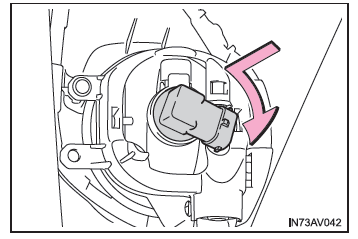

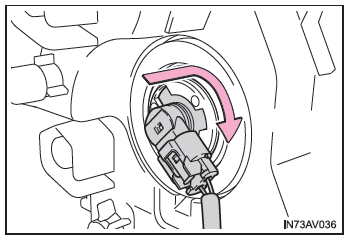

5. Drehen Sie die Lampenfassung und fixieren Sie sie.

   Rütteln Sie vorsichtig an der Lampenfassung, um sie auf festen Sitz zu überprüfen. Schalten Sie das Abblendlicht einmal ein und stellen Sie sicher, dass kein Licht durch die Halterung dringt.

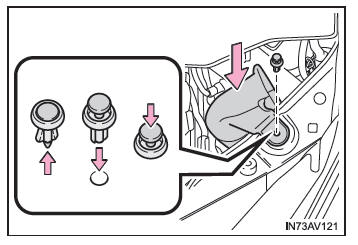

6. Gilt nur für die rechte Seite: Gehen Sie beim Einsetzen der Einfüllöffnung des Waschflüssigkeitsbehälters und des Befestigungsclips wie in 1 beschrieben, nur in umgekehrter Reihenfolge, vor.

Nur für die linke Seite: Gehen Sie beim Anbringen des oberen Teils des Luftfilterstutzens und des Befestigungsclips wie in beschrieben, nur in umgekehrter Reihenfolge, vor.

Nebelscheinwerfer (falls vorhanden)

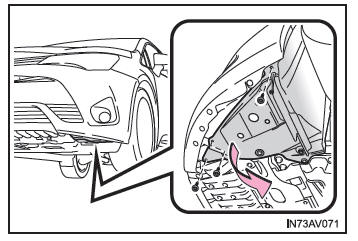

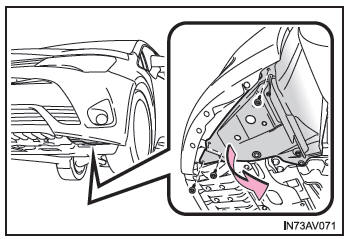

1. Entfernen Sie die Schrauben und den Clip der Radlaufverkleidung.

   Entfernen Sie die Radlaufverkleidung teilweise.

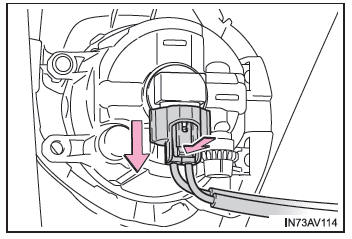

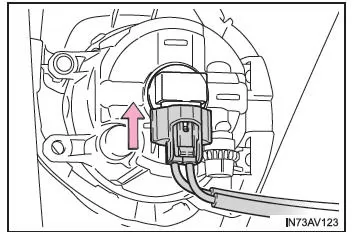

2. Ziehen Sie den Steckverbinder ab, während Sie auf die Verriegelungsklaue drücken.

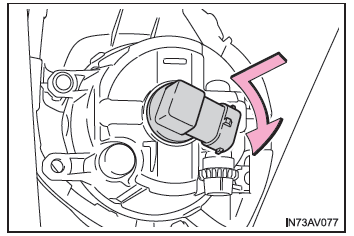

3. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

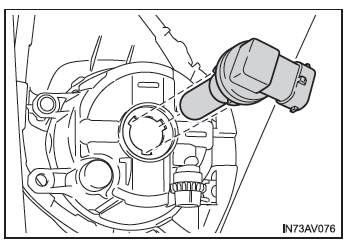

4. Tauschen Sie die Lampe aus und setzen Sie die Lampenfassung ein.

   Richten Sie die 3 Klauen an der Lampe mit der Halterung aus und setzen Sie die Lampe ein.

5. Drehen Sie die Lampenfassung und fixieren Sie sie.

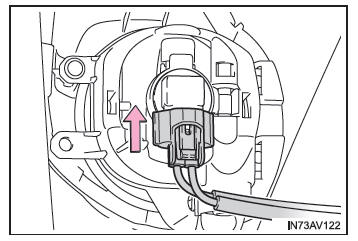

6. Klemmen Sie den Steckverbinder an.

   Rütteln Sie vorsichtig an der Lampenfassung, um sie auf festen Sitz zu überprüfen. Schalten Sie die Nebelscheinwerfer einmal ein und stellen Sie sicher, dass kein Licht durch die Halterung dringt.

7. Gehen Sie beim Wiederanbringen der Radlaufverkleidung mit Schrauben und Clip wie in 1 beschrieben, nur in umgekehrter Reihenfolge, vor.

Kurvenlicht/Nebelleuchte (falls vorhanden)

1. Entfernen Sie die Schrauben und den Clip der Radlaufverkleidung.

   Entfernen Sie die Radlaufverkleidung teilweise.

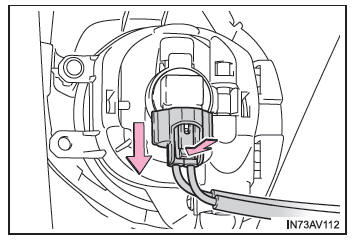

2. Ziehen Sie den Steckverbinder ab, während Sie auf die Verriegelungsklaue drücken.

3. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

4. Tauschen Sie die Lampe aus und setzen Sie die Lampenfassung ein.

   Richten Sie die 3 Klauen an der Lampe mit der Halterung aus und setzen Sie die Lampe ein.

5. Drehen Sie die Lampenfassung und fixieren Sie sie.

6. Klemmen Sie den Steckverbinder an.

   Rütteln Sie vorsichtig an der Lampenfassung, um sie auf festen Sitz zu überprüfen. Schalten Sie das Kurvenlicht/die Nebelleuchte einmal ein und stellen Sie sicher, dass kein Licht durch die Halterung dringt.

7. Gehen Sie beim Wiederanbringen der Radlaufverkleidung mit Schrauben und Clip wie in 1 beschrieben, nur in umgekehrter Reihenfolge, vor.

Vordere Blinkleuchte

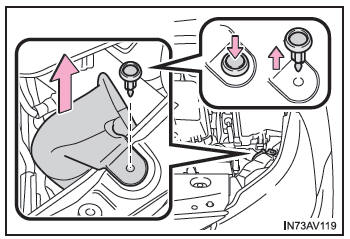

1. Nur für die linke Seite: Entfernen Sie den Befestigungsclip und den oberen Teil des Luftfilterstutzens (falls er abnehmbar ist).

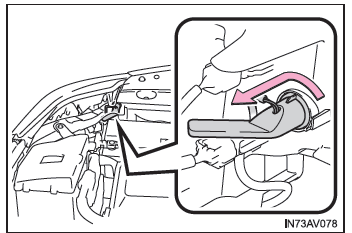

2. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

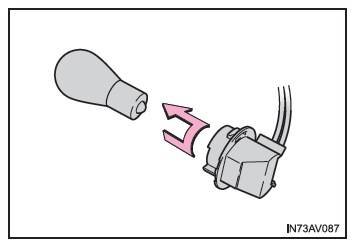

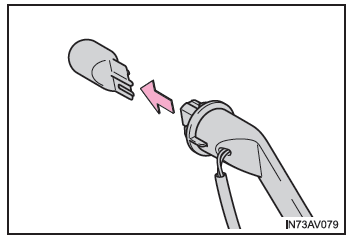

3. Entfernen Sie die Lampe.

4. Kehren Sie beim Einsetzen der Lampe die Schritte und um.

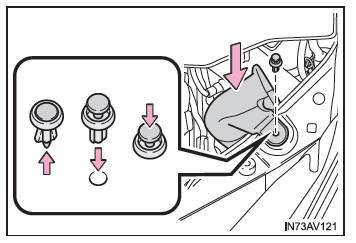

5. Nur für die linke Seite: Gehen Sie beim Anbringen des oberen Teils des Luftfilterstutzens und des Befestigungsclips wie in 1 beschrieben, nur in umgekehrter Reihenfolge, vor.

Rückfahrscheinwerfer (Stufenheckmodell)

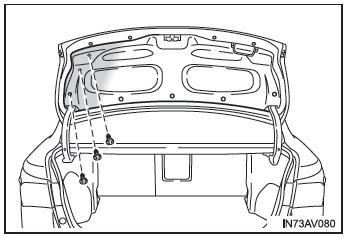

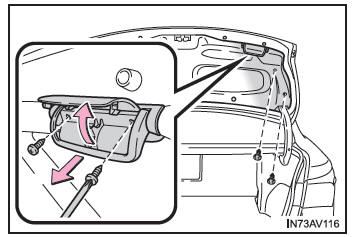

1. Rechte Seite: Öffnen Sie den Kofferraum und entfernen Sie die Abdeckungsclips und den Kofferraumgriff.

Linke Seite: Öffnen Sie den Kofferraum und entfernen Sie die Abdeckungsclips.

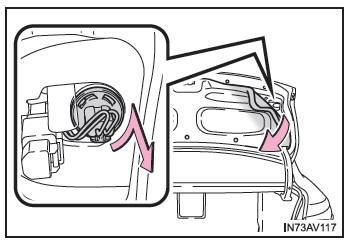

2. Entfernen Sie die Kofferraumdeckel- Abdeckung ein Stück weit und drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

3. Entfernen Sie die Lampe.

4. Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.

Rückfahrscheinwerfer (Kombi)

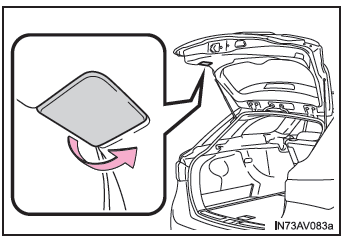

1. Öffnen Sie die Heckklappe und nehmen Sie die Abdeckung ab.

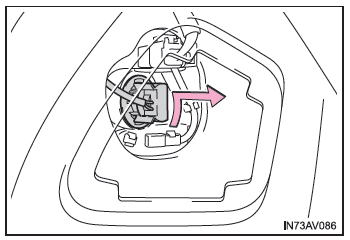

2. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

3. Entfernen Sie die Lampe.

4. Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.

Hintere Blinkleuchte (Stufenheckmodell)

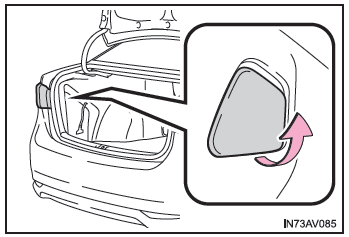

1. Öffnen Sie den Kofferraum und entfernen Sie die Abdeckung.

2. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

3. Entfernen Sie die Lampe.

4. Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.

Hintere Blinkleuchte (Kombi)

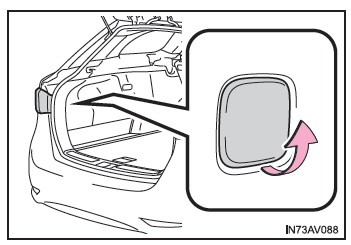

1. Öffnen Sie die Heckklappe und nehmen Sie die Abdeckung ab.

2. Drehen Sie die Lampenfassungen gegen den Uhrzeigersinn.

3. Entfernen Sie die Lampe.

4. Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.

Kennzeichenleuchte

1. Entfernen Sie die Abdeckung.

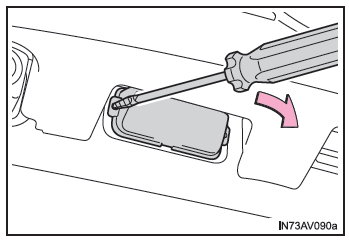

   Führen Sie einen Schlitzschraubendreher o. Ä. in die Öffnung ein und entfernen Sie die Abdeckung wie in der Abbildung dargestellt.

   Umwickeln Sie den Schlitzschraubendreher mit Klebeband, um eine Beschädigung des Fahrzeugs zu vermeiden.

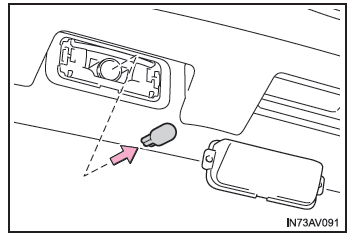

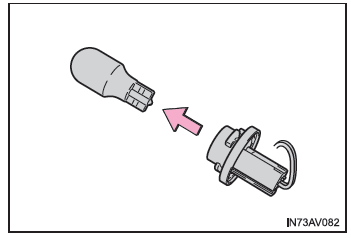

2. Entfernen Sie die Lampe.

3. Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.

Seitliche Blinkleuchten

1. Entfernen Sie die Abdeckung.

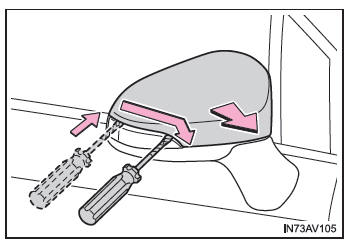

   Führen Sie einen Schlitzschraubendreher in den Spalt ein und schieben Sie ihn an der seitlichen Blinkleuchte entlang.

   Umwickeln Sie den Schlitzschraubendreher mit Klebeband, um eine Beschädigung des Fahrzeugs zu vermeiden.

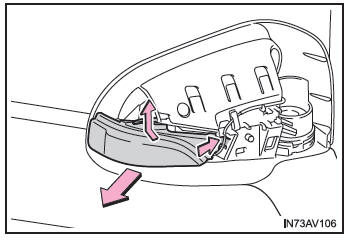

2. Drücken Sie auf die 2 Clips und entfernen Sie die seitliche Blinkleuchte aus dem Außenspiegelgehäuse.

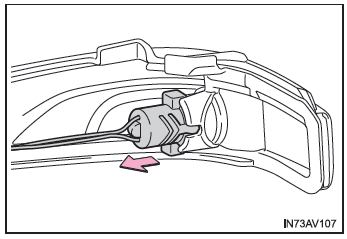

3. Entfernen Sie die Lampenfassung aus dem Gehäuse der seitlichen Blinkleuchte.

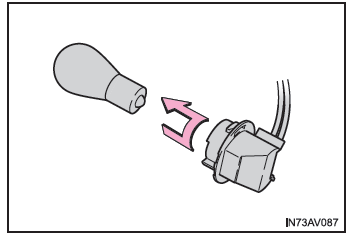

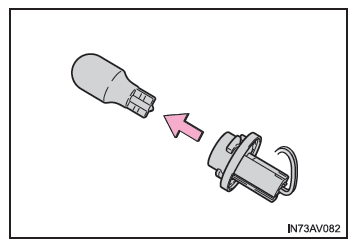

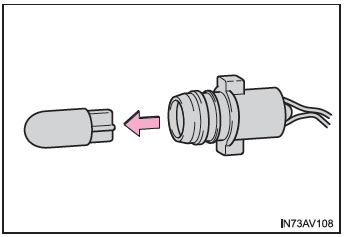

4. Entfernen Sie die Lampe.

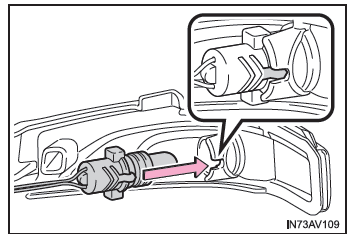

5. Tauschen Sie die Lampe aus und setzen Sie die Lampenfassung in das Gehäuse der seitlichen Blinkleuchte ein.

   Richten Sie die Nasen der Fassung auf die Aussparungen des Gehäuses der seitlichen Blinkleuchte aus.

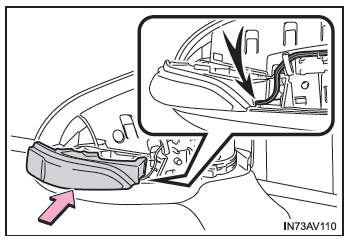

6. Bringen Sie die seitliche Blinkleuchte am Außenspiegelgehäuse an und führen Sie den Kabelbaum dabei an der Unterseite der seitlichen Blinkleuchte durch.

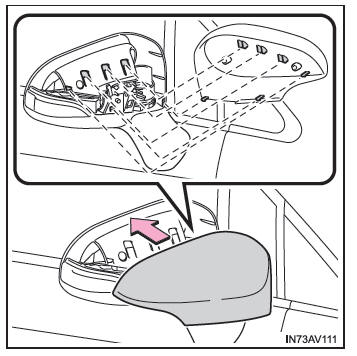

7. Richten Sie die 6 Fixiernasen auf die Aussparungen aus und bringen Sie die Abdeckung an.

   Prüfen Sie die Abdeckung nach dem Vernehmen eines Klickgeräuschs auf festen Sitz.

Austausch folgender Lampen

Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, lassen Sie sie von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt austauschen.

• Scheinwerfer (Typ LED)
• Nebelschlussleuchte
• Nebelschlussleuchte
• Bremsleuchten
• Schlussleuchten
• Zusatzbremsleuchte

Kondensatbildung auf der Innenseite der Linse

Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse stellt keine Funktionsstörung dar. Wenden Sie sich in den folgenden Fällen für weitere Informationen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt:

• Große Wassertropfen bilden sich auf der Innenseite der Linse.
• Wasser hat sich im Inneren des Scheinwerfers angesammelt.

LED-Leuchten

Die Scheinwerfer (Typ LED), vorderen Standlichter/Tagfahrlichter, Nebelschlussleuchte, Brems-/Schlussleuchten und die Zusatzbremsleuchte setzen sich aus mehreren LEDs zusammen. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. in eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt, um die Leuchte austauschen zu lassen.

WARNUNG

Auswechseln von Lampen

• Schalten Sie die Scheinwerfer aus. Versuchen Sie nicht, die Lampe direkt nach dem Ausschalten der Scheinwerfer zu wechseln.

  Die Lampen werden sehr heiß und können Verbrennungen verursachen.

• Berühren Sie niemals den Lampenglaskolben mit bloßen Händen. Wenn es sich nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sauberen, trockenen Tuch an, damit er nicht mit Feuchtigkeit oder Öl in Kontakt kommt.

  Wenn die Lampe verkratzt oder fallen gelassen wird, kann sie durchbrennen oder zerspringen.

• Bauen Sie die Lampen und alle Befestigungsteile vollständig ein. Anderenfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerfereinheit kommen. Dies kann zu Schäden an den Scheinwerfern oder zu Kondensatbildung auf der Linse führen.
• Versuchen Sie nicht, Lampen, Steckverbinder, elektrische Stromkreise oder Bauteile zu reparieren oder zu zerlegen.

  Dies kann tödliche oder schwere Verletzungen durch einen elektrischen Stromschlag zur Folge haben.

So vermeiden Sie Beschädigungen und Brände

Stellen Sie sicher, dass die Lampen korrekt eingebaut wurden und richtig eingerastet sind.
