Toyota Avensis > Kontrolle und Austausch von Sicherungen

Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen und ersetzen Sie sie bei Bedarf.

1. Schalten Sie den Motorschalter in Stellung "LOCK" (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. aus (Fahrzeuge mit intelligentem Zugangs- und Startsystem).
2. Öffnen Sie die Abdeckung des Sicherungskastens.

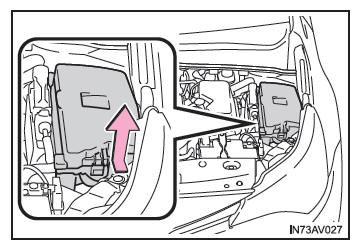

Motorraum

Drücken Sie die Lasche hinein und heben Sie die Abdeckung ab.

• Instrumententafel auf der Fahrerseite: Sicherungskasten Typ A (Fahrzeuge mit Linkslenkung)

Entfernen Sie den Deckel.

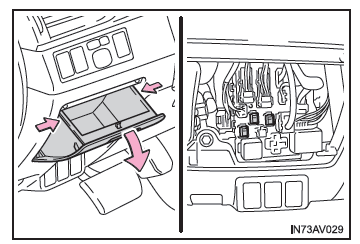

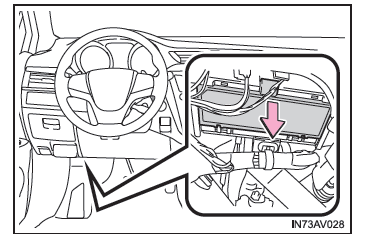

• Instrumententafel auf der Fahrerseite: Sicherungskasten Typ B (Fahrzeuge mit Linkslenkung)

Entfernen Sie das Münzfach.

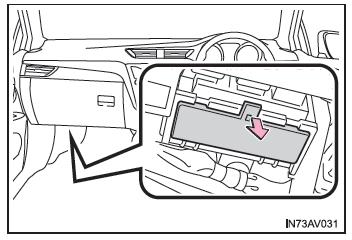

• Instrumententafel auf der Beifahrerseite: Sicherungskasten Typ A (Fahrzeuge mit Rechtslenkung)

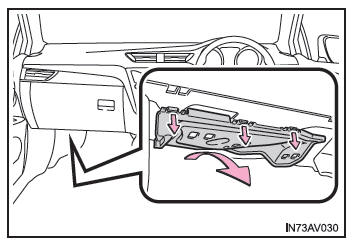

Entfernen Sie die Abdeckung.

Entfernen Sie den Deckel.

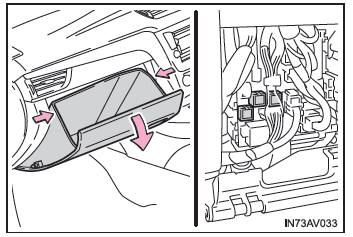

Instrumententafel auf der Beifahrerseite: Sicherungskasten Typ B (Fahrzeuge mit Rechtslenkung)

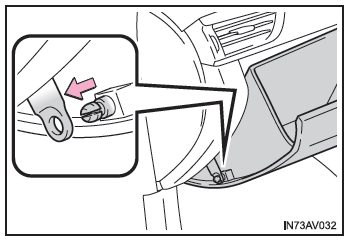

Öffnen Sie das Handschuhfach. Ziehen Sie den Dämpfer ab.

Drücken Sie zum Lösen der Klauen beide Seiten des Handschuhfaches nach innen.

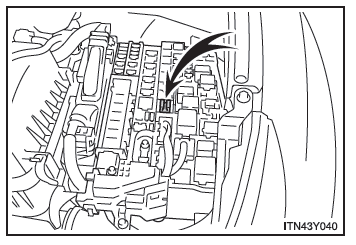

3. Entfernen Sie die Sicherung mit dem Abzieher.

4. Prüfen Sie, ob die Sicherung durchgebrannt ist.

1. Sicherung in Ordnung

2. Sicherung durchgebrannt

Typ A und B

Ersetzen Sie sie durch eine Sicherung mit passender Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens angegeben.

Typ C und D

Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.

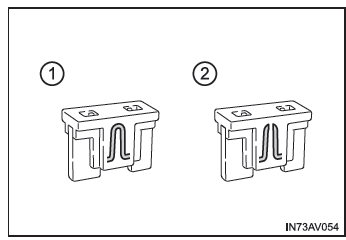

Typ A

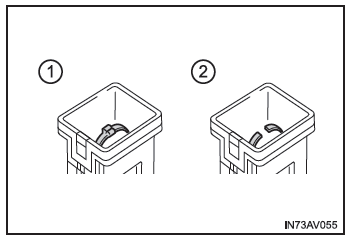

Typ B

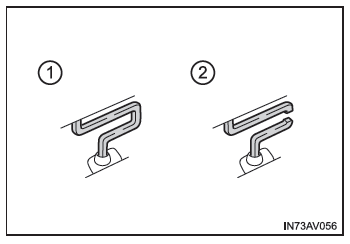

Typ C

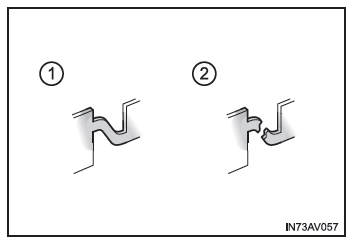

Typ D

Nach dem Austausch einer Sicherung

• Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren, muss eventuell eine Lampe ausgewechselt werden.
• Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

Wenn eine Überlastung in den Schaltkreisen vorliegt

Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum beschädigt wird.

WARNUNG

Vermeiden von Systemausfällen und Fahrzeugbrand

Beachten Sie die folgenden Vorsichtsmaßregeln.

Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder Verletzungen kommen.

• Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie auf keinen Fall einen Ersatzgegenstand ein.
• Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.

  Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangslösung.

• Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.

HINWEIS

Vor dem Austausch von Sicherungen

Lassen Sie die Ursache für die elektrische Überlastung so schnell wie möglich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt feststellen und reparieren.
