Renault Laguna > Reifenfüllset

Renault Laguna. Reifenfüllset

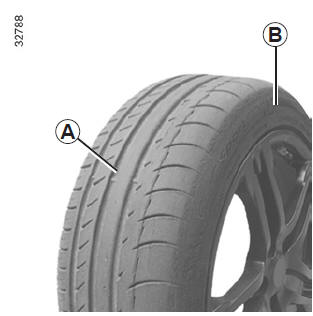

Mit dem Mobilitätsset können Reifen repariert werden, deren Lauffläche A von Fremdkörpern mit maximal 4 mm Durchmesser durchstoßen wurde. Schnitte oder Löcher von mehr als 4 mm bzw.
Schnitte in der Reifenflanke B können auf diese Weise nicht repariert werden.

Vergewissern Sie sich auch, dass die Felge in Ordnung ist.

Wenn der Fremdkörper, der die Reifenpanne verursacht hat, noch im Reifen steckt, sollten Sie diesen nicht herausziehen.

Das Reifenfüllset darf nicht verwendet werden, wenn der Reifen bereits durch Fahren ohne Luft beschädigt wurde.
Kontrollieren Sie daher vor der Reparatur sorgfältig die Reifenflanken.

Ebenso kann das Fahren mit platten Reifen ein Sicherheitsrisiko darstellen und zu irreparablen Schäden führen.

Diese Reparatur ist ein Notbehelf.

Den Reifen danach unbedingt schnellstmöglich von einem Fachmann überprüfen lassen. Nur er kann entscheiden, ob der Reifen repariert werden kann oder durch einen neuen ersetzt werden muss.

Beim Austausch eines Reifens, der mittels Reifenfüllset repariert wurde, müssen Sie den Fachmann davon in Kenntnis setzen.

Während der Fahrt können bedingt durch das Dichtungsmittel im Reifen Vibrationen im Lenkrad spürbar werden.

Das Reifenfüllset ist nur für das Befüllen von Reifen eines Fahrzeugs zugelassen, das werkseitig mit diesem Reifenfüllset ausgerüstet ist.
Unter keinen Umständen zum Befüllen von Reifen eines anderen Fahrzeugs oder zum Aufpumpen anderer Gegenstände verwenden (Rettungsring, Schlauchboot...).

Vermeiden Sie den Kontakt mit Spritzern des Reparaturmittels auf der Haut. Sollte dies dennoch passieren, ausgiebig mit klarem Wasser spülen.

Den Reparatursatz für Kinder unzugänglich aufbewahren.

Werfen Sie die Patrone keinesfalls weg.

Geben Sie sie in Ihrer Vertragswerkstatt bzw. an den entsprechenden Sammelstellen ab.

Die Patrone unterliegt einem Verfallsdatum, das auf ihrem Etikett angegeben ist. Überprüfen Sie das Haltbarkeitsdatum.

Besorgen Sie sich bei Ihrem Vertragshändler einen neuen Druckschlauch und eine neue Patrone mit Reparaturmittel.

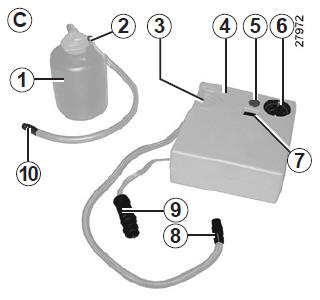

Reifenfüllset C

Renault Laguna. Reifenfüllset

Je nach Fahrzeug können Sie im Falle einer Reifenpanne das Reifenfüllset verwenden.

Vor dem Einsatz des Reparatursatzes das Fahrzeug ausreichend weit vom Verkehr entfernt abstellen, den Warnblinker einschalten und die Handbremse anziehen. Alle Insassen des Fahrzeugs müssen aussteigen und sich vom Verkehr fern halten.

Nehmen Sie den Kompressor 4 und die Flasche 1 aus dem Fach unter der Gepäckraummatte.
Entrollen Sie den Schlauch 8 und das Anschlusskabel 9, die sich unter dem Kompressor befinden, sowie den Schlauch 10. Befestigen Sie die Flasche an ihrem Aufsatz 3 und schrauben Sie den Schlauch 8 am Endstück 2 fest.

Bei laufendem Motor, mit angezogener Parkbremse:

Schrauben Sie den entsprechende Ventildeckel ab und schrauben Sie den Füllschlauch 10 am Ventil fest.
Den Stecker 9 in die Steckdose für Zubehör des Fahrzeugs stecken (siehe Kapitel 3, Abschnitt "Steckdosen für Zubehör) und auf den Schalter 7 drücken, um den Reifen auf den vorgeschriebenen Reifendruck aufzupumpen (siehe Aufkleber an der Fahrertürkante).
Beenden Sie das Befüllen nach maximal 5 Minuten und lesen Sie den Druck am Manometer 6 ab. Passen Sie den Druck gegebenenfalls an: Setzen Sie das Aufpumpen fort oder drücken Sie auf den Knopf 5, um den Druck zu verringern.

Wenn nach 15 Minuten ein Mindestdruck von 1,8 bar nicht erreicht wird, ist eine Reparatur nicht möglich. Fahren Sie nicht weiter und verständigen Sie einen Vertragspartner.

Wenn Sie Ihr Fahrzeug am Straßenrand abstellen, machen Sie es für die anderen Verkehrsteilnehmer kenntlich; stellen Sie ein Warndreieck oder eine andere Warnvorrichtung auf, die laut Straßenverkehrsordnung in Ihrem jeweiligen Aufenthaltsland vorgeschrieben ist.

Renault Laguna. Reifenfüllset

Ist der gewünschte Reifendruck erreicht:

Schalten Sie das Gerät aus.

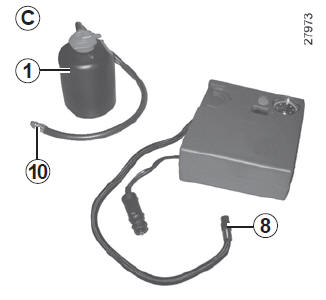

Vorsichtig die beiden Füllventile 8 und 10 losschrauben
Das Endstück 10 so an die Flasche schrauben, dass kein Dichtmittel herausspritzen kann.

Keinerlei Gegenstände im Fußraum des Fahrers unterbringen! Sie könnten bei plötzlichem Bremsen unter ein Pedal rutschen und dieses blockieren.

Bringen Sie den Aufkleber mit den Fahrhinweisen, die sich unter der Flasche 1 befindet, an einem für den Fahrer sichtbaren Ort auf dem Armaturenbrett an.
Verstauen Sie das Set
Nach dem ersten Befüllvorgang wird der Reifen weiterhin undicht sein, und Sie müssen unbedingt fahren, um das Loch zu verschließen;
Fahren Sie sofort los und fahren Sie zwischen 20 und 60 km/h, damit sich das Reifenfüllmittel gleichmäßig im Reifen verteilen kann; halten Sie nach 3 Kilometern an, um den Reifendruck zu überprüfen;
Falls der Reifendruck mehr als 1,3 bar beträgt, aber unter dem empfohlenen Druck liegt (siehe Aufkleber an der Fahrertürkante), stellen Sie den vorgeschriebenen Reifendruck her, andernfalls wenden Sie sich an eine Vertragswerkstatt: Die Reparatur ist nicht möglich.

Hinweis: Suchen Sie nach Verwendung des Mobilitätssets einen unserer Vertragspartner auf, um den Füllschlauch und die Flasche mit dem Reifenfüllmittel austauschen zu lassen.

Sicherheitshinweise für die Verwendung des Reifenfüllsets

Den Teilesatz nicht länger als 15 Minuten ohne Unterbrechung verwenden.

Achtung: Ein fehlender oder nicht korrekt verschraubter Ventilstopfen kann zur Undichtigkeit des Reifens und zu Druckverlust führen.

Stets nur originale Stopfen verwenden und diese korrekt verschrauben.

Nach Instandsetzungen mittels Reifenfüllset maximal 200 km weit fahren. Außerdem eine Geschwindigkeit von 80 km/h auf keinen Fall überschreiten. Der Aufkleber, den Sie an eine sichtbare Stelle am Armaturenbrett kleben sollten, erinnert Sie daran.

In einigen Ländern ist es gesetzlich vorgeschrieben, einen mit Hilfe des Reifenfüllsets reparierten Reifen zu ersetzt.

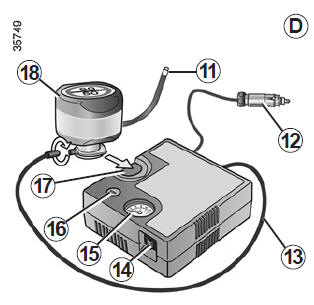

Reifenfüllset D

Renault Laguna. Reifenfüllset

Je nach Fahrzeug können Sie bei einer Reifenpanne das Mobilitätsset verwenden, das sich im Gepäckraum oder unter der Gepäckraummatte befindet.

Vor dem Einsatz des Reifenfüllsets das Fahrzeug ausreichend weit vom Verkehr entfernt abstellen, den Warnblinker einschalten und die Handbremse anziehen.

Alle Insassen des Fahrzeugs müssen aussteigen und sich vom Verkehr fern halten.

Bei laufendem Motor, mit angezogener Parkbremse:

wickeln Sie den Füllschlauch von der Flasche ab;
schließen Sie den Schlauch 13 des Kompressors an die Zuleitung der Flasche 18 an;
schließen oder schrauben Sie die Flasche 18 je nach Fahrzeugtyp an den Kompressor an der für die Flasche vorgesehenen Aussparung 17 an;
entfernen Sie die Schutzkappe des entsprechenden Rads und schrauben Sie den Reifenfüllanschluss der Flasche 11 an;
stecken Sie den Stecker 12 unbedingt in die Steckdose für Zubehör des Fahrzeugs ein;
drücken sie auf den Schalter 14, um das Rad mit dem vorgeschriebenen Luftdruck zu befüllen (siehe Abschnitt "Reifendruck");
beenden Sie den Pumpvorgang spätestens nach 15 Minuten und lesen Sie den Druck am Manometer 15 ab.
Hinweis: Während die Flasche sich entleert (Dauer ca. 30 Sekunden), zeigt das Manometer 15 kurzzeitig einen Druck von bis zu 6 bar an. Anschließend fällt der Druck.
Stellen Sie den korrekten Druck her: Zur Erhöhung des Drucks den Befüllvorgang fortsetzen, zur Druckverringerung den Knopf 16 drücken.

Wenn nach 15 Minuten ein Mindestdruck von 1,8 bar nicht erreicht wird, ist eine Reparatur nicht möglich. Fahren Sie nicht weiter und verständigen Sie einen Vertragspartner.

Renault Laguna. Reifenfüllset

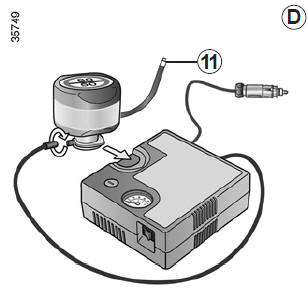

Ist der Reifen korrekt befüllt, können Sie das Set entfernen: Schrauben Sie den Füllschlauch 11 langsam ab, um zu vermeiden, dass Dichtmittel herausspritzt und bewahren Sie die Flasche in einer Plastikverpackung auf, um zu vermeiden, dass Dichtmittel ausläuft.

Keinerlei Gegenstände im Fußraum des Fahrers unterbringen! Sie könnten bei plötzlichem Bremsen unter ein Pedal rutschen und dieses blockieren.

Bringen Sie den Aufkleber mit dem Warnhinweis an einer für den Fahrer gut sichtbaren Stelle auf dem Armaturenbrett an.
Verstauen Sie das Set.
Nach dem ersten Aufpumpen weicht weiterhin Luft aus dem Reifen. Um das Loch abzudichten, muss unbedingt eine Fahrt erfolgen.
Fahren Sie sofort los und fahren Sie mit einer Geschwindigkeit von 20 bis 60 km/h, damit sich das Produkt gleichmäßig im Reifen verteilen kann, und halten Sie nach 3 Kilometern an, um den Reifendruck zu kontrollieren.
Falls dieser über 1,3 bar, aber unter dem empfohlenen Wert liegt, stellen Sie den vorgeschriebenen Reifendruck her (siehe Aufkleber an der Fahrertürkante), andernfalls wenden Sie sich an eine Vertragswerkstatt: Eine Reparatur ist nicht möglich.

Sicherheitshinweise für die Verwendung des Reifenfüllsets

Den Teilesatz nicht länger als 15 Minuten ohne Unterbrechung verwenden

Achtung: Ein fehlender oder nicht korrekt verschraubter Ventilstopfen kann zur Undichtigkeit des Reifens und zu Druckverlust führen.

Stets nur originale Ventilkappen verwenden und diese korrekt verschrauben.

In einigen Ländern ist es gesetzlich vorgeschrieben, einen mit Hilfe des Reifenfüllsets reparierten Reifen zu ersetzt.
